一、播種機的構造及功能

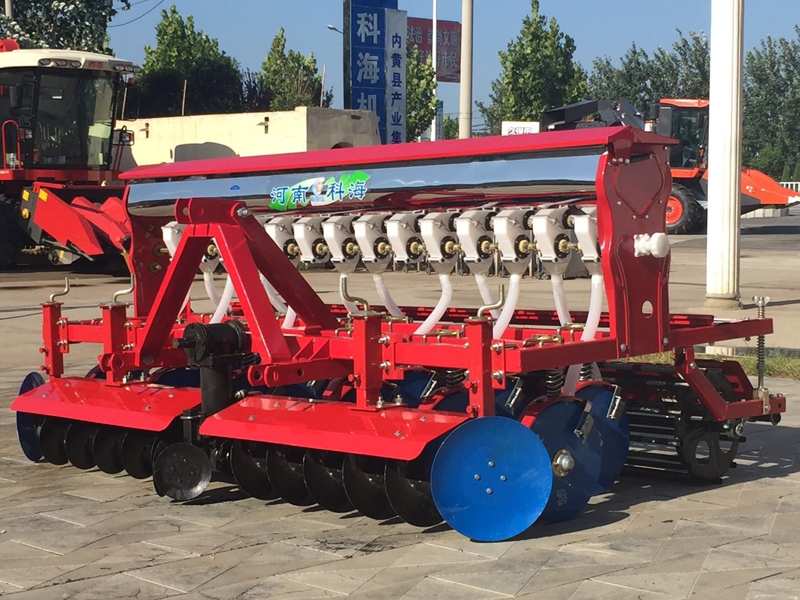

該(gai)播種(zhong)(zhong)機由(you)機架、種(zhong)(zhong)箱、肥箱、圓盤開(kai)溝器、鎮壓(ya)轉動滾筒、覆土板(ban)等(deng)構(gou)成(cheng)。
機架采用優質方管,各功能(neng)部(bu)件均(jun)安裝在上(shang)面,通(tong)過(guo)機架上(shang)下懸(xuan)掛臂與拖(tuo)拉機掛接,靠拖(tuo)拉機升降控(kong)制,完成播種和(he)轉移地塊(kuai)。
肥箱(xiang)、種(zhong)箱(xiang)是排(pai)(pai)(pai)肥排(pai)(pai)(pai)種(zhong)機構總成,采(cai)用(yong)外槽(cao)(cao)輪型式,靠(kao)調整手(shou)輪和(he)變(bian)速(su)箱(xiang)檔位來(lai)實現排(pai)(pai)(pai)量(liang)的調整。(外槽(cao)(cao)輪工作段進入腔體越(yue)長(chang),排(pai)(pai)(pai)肥量(liang)、排(pai)(pai)(pai)種(zhong)量(liang)越(yue)大、反之越(yue)小(xiao))。
圓盤開溝器采用65錳鋼板制造,經(jing)久耐用,下種機構采用增幅設(she)計,有(you)(you)利(li)于增加(jia)播幅寬度,并配(pei)有(you)(you)內、外刮土結構,避免泥(ni)土粘粘,工(gong)作效(xiao)率高。
鎮壓轉(zhuan)動滾(gun)筒(tong)不僅(jin)作(zuo)為排種(zhong)排肥(fei)的動力輸出結構(gou),同時具有防型鎮壓作(zuo)用,通過調整滾(gun)筒(tong)兩邊彈(dan)簧,保證滾(gun)筒(tong)轉(zhuan)動的可(ke)靠性、減少打滑現象。
覆土板是由多塊成(cheng)型鋼(gang)板配以扭力彈簧(huang)形成(cheng)的(de)。一是完(wan)成(cheng)對部分外露籽粒的(de)二次(ci)覆蓋;二是對開溝圓(yuan)盤遺留的(de)種溝進行填平;
二、主要技術規格
參數項目(mu) | 2BXJ-7 | 2BXJ-9 | 2BXJ-12 |
外形尺(chi)寸(cun) 長X寬X高(mm) | 1800X1700X1100 | 1800X2100X1100 | 1800X2600X1100 |
結構型式 | 三點懸掛 機械式 | 三點(dian)懸掛 機(ji)械式 | 三點懸掛(gua) 機(ji)械(xie)式 |
配套動力(kw) | 18.31-29.4 | 22.1-36.8 | 36.8-66.2 |
作業效率(hm2/h) | 0.3-0.5 | 0.4-0.6 | 0.6-0.8 |
作業速度(km/h) | 3-5 | 3-5 | 3-5 |
行距(mm) | 180可調 | 180可調 | 180可調 |
播種行數 | 7 | 9 | 12 |
播種幅寬(mm) | ≤1280 | ≤1580 | ≤2180 |
排種器型式 | 外槽輪式 | 外槽輪式 | 外槽輪式 |
排肥器型式 | 外槽輪式 | 外槽輪式 | 外槽輪式 |
驅動方式 | 滾筒 | 滾筒 | 滾筒 |
種箱容量(L) | 120 | 150 | 190 |
肥箱容量(L) | 140 | 180 | 220 |
排量調節 | 螺旋+變速箱 | 螺旋+變速箱 | 螺旋+變速箱 |
開溝器型式 | 圓盤 | 圓盤 | 圓盤 |
開溝器數量 | 7 | 9 | 12 |
滾筒直徑(mm) | 380 | 380 | 380 |
覆土器型式 | 扭簧+刮板式 | 扭簧+刮板式 | 扭簧+刮板式 |
鎮壓器型式 | 凸臺塑輪式 | 凸臺塑輪式 | 凸臺塑輪式 |
